KV-X 系列 × MP-F 系列
EtherNet/IP? 連接指南

返回 KV 系列連接指南

打印此頁

內容

步驟 1 : 連接所需設備

MP-F 系列

※1 一臺 MP-F 系列設備需要一個Ethernet模組 (MP-FEN1)。

步驟 2 : MP-F 系列的 EtherNet/IP 設定

MP-F系列的EtherNet/IP設定需要通過Ethernet模組MP-FEN1來設定。
有以下 MP-FEN1 設置方法可供選擇。

(1) 從 KV STUDIO 進行設置（*此設置只有在 MP-FEN1 處于初始狀態時才能進行）。
(2) 從 MP-F 系列進行設置
(3) 從 MP-F Monitor（MP-F 系列軟件）進行設置
在初始狀態以外的狀態下，以及在 MP-F 系列的外部輸入設置中，請使用設置方法 (2) 或 (3)。（關于方法 (3)，請參閱 “要點”）。

本手冊介紹 KV STUDIO 的設置步驟。

1. 打開 KV STUDIO 的單元編輯器，然后單擊 EtherNet/IP 設定圖標。顯示EtherNet/IP設定對話框。單擊 [手動 (M)]。

* 需要導入傳感器配置文件時執行步驟 2。如果已經導入了傳感器配置文件，請通過 LAN 電纜連接 KV Series 和傳感器設備，然后單擊 [自動配置 (A)]，再進入步驟 3。

2. 顯示 [EtherNet/IP 設定] 窗口。選擇 [EDS 文件 (D)] ? [Reg (I)]，導入用于 MP-F 系列的 KEYENCE 傳感器配置文件（ez1 文件）。

3. 通過以太網電纜連接 KV 系列和傳感器設備后，在 [EtherNet/IP 設定] 窗口中選擇 [文件 (F)] ? [自動配置 (S)]。

要點

本節介紹 MP-F 顯示器的設置步驟。

- MP-FEN1 和 KV 系列通過 LAN 電纜連接。
- 為 MP-FEN1 和 KV 系列供電。
- 使用以太網交換機時，用 LAN 電纜將以太網交換機連接到 MP-FEN1 和 KV 系列，并向以太網交換機供電。

4. 當單元編輯器中的配置與實際設備的配置不同時，將顯示確認項目傳輸?shù)膶υ捒颉Ｓ?USB 電纜連接 PC 和 KV 系列后，單擊 [是 (Y)]。

項目傳輸完成后，將顯示 [設備查找設定] 對話框。然后單擊 [查找 (F)]。
從搜索結果中選擇未指定的 MP-FEN1，然后單擊 “未指定”。
顯示 [IP地址設定] 對話框。然后，將 MP-FEN1 的 IP地址設定為 “192.168.0.1”，然后單擊 [OK]。

要點

單擊 [IP地址設定] 對話框可搜索未使用過的 IP 地址。

要點

本節介紹 MP-F 顯示器的設置步驟。

1. 使用 USB 電纜（OP-51580：2 m/OP-86941：5 m）連接 PC 和 MP-F，并使用專用電纜連接 MP-F Series 和 MP-FEN1。啟動 MP-F Monitor，然后單擊 [新建] - [連接]。顯示 [選擇連接方法] 對話框。選擇 “USB 連接”，然后單擊 [確定]。

2. 單擊 [Ethernet模組]，配置 MP-F 系列的以太網設置。在 “傳輸通信設置 ”中打勾，并按下圖所示進行設置。

<Ethernet 設定>

TCP 端口號 8637
IP 設置 Fixed IP
IP 地址 192.168.0.1
子網掩碼 255.255.255.0
默認網關 0.0.0.0

3. 選擇 [基本設定]，將 “閥門操作設定 ”設為 “外部輸入控制”。設置完成后，單擊 [ 傳輸設定 ]，然后單擊 [ OK ] 將設置內容傳輸?shù)?MP-F 系列。

* 從 PLC 執行閥門控制時需要此設置。

步驟 3 : KV-X 系列的設置

本節將介紹如何連接名為「Vendor Series」的虛擬設備，實際使用時請將「Vendor Series」替換為要連接的設備。

要點

KV-X 系列上，可以給EtherNet/IP的連接分配變量。
給EtherNet/IP的連接分配變量時，在［CPU系統設定］對話框的“系統設定”的“其他設定”中勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”。
從“KV STUDIO”的菜單中選擇【視圖(V)】?【CPU系統設定(P)】，即顯示［CPU系統設定］對話框。

勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”后，即更新EtherNet/IP設置，當確定了單元編輯器的更改內容時，即顯示給連接分配變量的對話框。

1.啟動KV STUDIO，新建項目。支持型號選擇“KV-X520”，單擊〔OK〕。

顯示[管理員設定]對話框，輸入密碼后點擊[OK]，顯示[確認單元配置設定]對話框，單擊〔是(Y)〕。

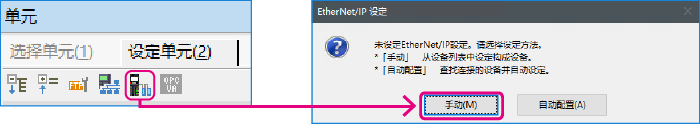

2.在單元編輯器上單擊EtherNet/IP設定的圖標。顯示選擇設置方法的對話框，單擊〔手動(M)〕。

3.顯示單元編輯器，在“設定單元(2)”選項卡中設置KV-X520的IP地址。在此，如下所示設置。

* Step4是導入傳感器設置文件時的步驟。已經導入傳感器設置文件時，請進入Step5。

4.顯示[EtherNet/IP設置]窗口，選擇【EDS文件(D)】→【注冊(I)】，導入基恩士公司制傳感器設置文件(ez1文件)。

* 可從Keyence官方網站下載傳感器設置文件。

5. 在用Ethernet電纜連接了KV-X 系列IV4 系列的狀態下，選擇[EtherNet/IP設定]窗口的【文件(F)】→【自動配置(S)】。

6.實機和單元編輯器的配置不同時，會顯示確認項目傳輸?shù)膶υ捒颍谟肬SB電纜連接了PC和KV-X 系列的狀態下單擊〔是(Y)〕。

7.項目傳輸完成后，顯示[設備查找設定]對話框，單擊〔查找(F)〕。自動配置完成后，IV4 系列會自動注冊，單擊〔OK〕關閉[EtherNet/IP設置]窗口。

8.單擊單元編輯器的〔OK〕退出。

要點

已勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”時，顯示［EtherNet/IP設備 變量設置］對話框。
輸入分配給連接的變量的變量名，單擊〔OK〕。

- 手動設置的方法
設置設備配置的方法在"EtherNet/IP設定"的[設備列表（1）]選項卡中，拖放“Vender Series”并創建設備配置。

設置數據的傳輸和監控器

1.從菜單中選擇【監控器/模擬器(N)】>【PLC傳輸→監控器模式(C)】。
　在[PLC傳輸]對話框中單擊〔執行(E)〕。

2. 如果在傳輸數據之前和之后的顯示以下對話框，請兩次分別點擊[是(Y)]。

3. 在工作空間的“Vender Series”上右鍵單擊，選擇【傳感器IO監控(M)】。
　可簡單監控傳感器中的信息。

要點

也可以啟動實時時序圖監控器，在圖表上確認。
在“傳感器IO監控”上右鍵單擊，選擇【實時時序圖監控器(H)】。

不需要調整范圍，因?yàn)榧磿r(shí)時序圖監控器會自動執行縮放。

如何通過程序來修改相關參數
從而更改設定值

傳感器的設定值可以通過如下兩種方法更改：
A : 從PC更改
B : 從梯形圖程序更改
* 以下將以傳感器MU-N（FD-0*C）為例進行說明。

A : 從PC更改

要從PC更改設定值，請使用KV STUDIO中的傳輸適配器功能

1. 在工作空間中展開單元配置。右鍵點擊MU-N（FD-0*C）并選擇[傳輸適配器設定（A）]

2. 在「MU-N（FD-0*C）」的參數上打勾，然后輸入設定值。
　點擊 [寫入適配器 （W）] 將設定值寫入傳感器。

*要讀取傳感器的設定值，請選擇 [讀取適配器 （R）]。

B : 從梯形圖程序更改

通過梯形圖程序，執行顯示報文通訊來更改設定值。

如需進行顯式報文，請使用傳感器設置指令（SPWR 指令（寫入傳感器參數指令）、SPRD 指令（讀取傳感器參數指令））

1. 在編輯器模式下，創建一個梯形圖程序，如下所示

* 關于參數編號的具體信息，請參照對應的參數表

2. 傳輸梯形圖程序到PLC

3. 當Trg變?yōu)镺N狀態時，相對應的設置值會被改寫

* 將設定值儲存在Dst[#4] 中（[結果儲存位置] + 4）。

要點

RT（即時）編輯功能

當您使用梯形圖程序時，您可以直接將軟元件注釋或者參數名輸入到自動搜索并顯示輸入候選項。

步驟 4 : 控制截止閥門的梯形圖示例

可在 PLC 上對截止閥門進行開/關控制。本節展示了示例梯形圖。

* MP-F 系列的閥門控制設置需要設置為 “外部輸入控制”。（見要點）

1. 將 KV STUDIO 設為編輯器模式。在梯形圖程序中，創建梯形圖來控制截止閥門。將控制設置設為 “外部輸入控制 ”時，該程序?qū)⒄埱笾钡介y門狀態發生變化。

2. 將創建的程序傳輸?shù)?PLC。
選擇 [監控器/模擬器 (N)] ? [PLC傳輸 ? 監控器模式 (C)]，然后單擊 [執行]。

3. 將 PLC 設置為 “RUN(運轉狀態)”。

4. 在〈KV STUDIO〉監控器中使用上述程序打開時，將 “bOpen ”設為 ON，關閉時將 “bClose ”設為 ON，以控制截止閥。

要點

? 無需參照手冊來創建梯形圖程序！

只要在輸入操作數時輸入部分變量/軟元件注釋，就能輸入繼電器編號。（RT 編輯功能）
省去了查找繼電器號碼的時間，減少了創建程序的工時。

補充 : 存儲器映射

MP-F 系列 [EtherNet/IP] 設置

以下是循環通信和報文通信中可以交換的參數列表。

? 可在循環通信中獲得的參數列表

由于在循環通信中可以獲得的參數會在 KV 系列和 MP-F 系列之間的固定內部自動更新，因此不需要用于讀寫數據的程序。以下是分配給變量時的存儲器映射圖。

MP-F 系列 → KV 系列

Member Name Data Type Detail
Ch1_Output BOOL Ch.1 Output
Ch2_Output BOOL Ch.2 Output
Ch3_Output BOOL Ch.3 Output
Ch4_Output BOOL Ch.4 Output
Ch5_Output BOOL Ch.5 Output
Ch2_Input BOOL Ch.2 Input
Ch3_Input BOOL Ch.3 Input
Ch6_Input BOOL Ch.6 Input
ZeroFlow BOOL Zero flow
ValveStatus BOOL Valve status
ValveControlReq BOOL Valve Control Request
ValvControlMode ARRAY[0..1] OF BOOL Valve Control Mode
CycleStatus BOOL Cycle status
FlowMeasurement BOOL Flow measurement
PressureMeasurement BOOL Pressure measurement
TempMeasurement BOOL Temperature
measurement
HumidityMeasurement BOOL Humidity measurement
DewPointMeasurement BOOL Dew point
measurement
DetectableStatus BOOL Detectable Status
HistoryDataReady BOOL History data ready
InstantFlow UINT Instant.Flow
InstantFlow_Peak UINT Instant.Flow_Peak
InstantFlow_Bottom UINT Instant.Flow_Bottom
LeakageFlowRate UINT Leakage flow rate
SavedLeakFlowRate UINT Saved leak flow rate
AccumulatedFlow UDINT Accumulated Flow
Pressure INT Pressure
Pressure_Peak INT Pressure_Peak
Pressure_Bottom INT Pressure_Bottom
Temperature INT Temperature
DewPoint INT Dew point
Humidity UINT Humidity
ActivePower DINT Reactive Power
ApparentPower DINT Apparent Power
AccumActEnergy UDINT Accum. Act.Energy
AccumAppEnergy UDINT Accum. App.Energy
AccumFlow_Cycle UDINT Accum. Flow/Cycle
ElecEnergy_Cycle UDINT Elec. Energy/Cycle
CycleTime UDINT Cycle Time
FlowCycle_Today UDINT Flow/Cycle (Today)
EnergyCycle_Today UDINT Energy/Cycle(Today)
CycleTime_Today UDINT Cycle time (Today)
CycleCount_Today UDINT Cycle count (Today)
ElapsedTime_Today UDINT Elapsed Time(Today)
OperatTime_Today UDINT Operat. Time(Today)
Year UINT Year
Month UINT Month
Day UINT Day
Hour UINT Hour
Minute UINT Minute
sec UINT sec
ErrorInformation UINT Error Information
Reso_InstantFlow UINT Reso_Instant.Flow
Reso_Pressure UINT Reso_Pressure
Reso_Temperature UINT Reso_Temperature
Reso_Humidity UINT Reso_Humidity
Reso_DewPoint UINT Reso_Dew point
Reso_AccumFlow UINT Reso_Accum. Flow
Reso_ElecPower UINT Reso_Elec. Power
Reso_ElecEnergy UINT Reso_Elec. Energy

KV 系列 → MP-F 系列

Member Name Data Type Detail
AccumFlowReset BOOL Accum. flow reset
ZeroFlow BOOL Zero flow
ValveOpen BOOL Valve Open
ValveClose BOOL Valve Close
CycleStart BOOL Cycle Start
CycleStop BOOL Cycle Stop
AccumEnergyReset BOOL Accum. energy reset
HoldReset BOOL Hold reset
Reserved ARRAY[0..15] OF
BOOL

? 可在報文通信中獲取的參數列表

報文通信是一種通信方法，用于在任意時間交換數據，如更改設置值。報文通信需要使用梯形圖程序進行通信。不過，KV 系列可使用專用指令字（SPWR/SPRD 指令）與 KEYENCE 基恩士傳感器進行通信。

Attribute ID Parameter No. Item
500 500 Model
501 501 Ethernet module Connection
502 502 Energy Monitor 0 Connection
~ ~ ~
511 511 Energy Monitor 9 Connection
512 512 IO-Link serial number
514 514 IO-Link serial number
516 516 IO-Link serial number
518 518 IO-Link serial number
520 520 I/O Status
521 521 Device Status
522 522 Error Information 1
524 524 Error Information 2
526 526 Error Information 3
600 600 Command Execution
601 601 Command Statuses
1000 1000 PNP/NPN
1001 1001 Ch.1 I/O Type
1002 1002 Ch.1 Target
1003 1003 Ch.1 Logic
1004 1004 Ch.1 Detection Mode
1005 - Reserved for System
1006 1006 Ch.1 Low Threshold
1008 1008 Ch.1 High Threshold
1030 1030 Ch.1 Analog Target
1031 - Reserved for System
1032 1032 Ch.1 Analog Lower Limit
1034 1034 Ch.1 Analog Upper Limit
1100 - Reserved for System
1101-1200 - (Ch.2)
1201-1300 - (Ch.3)
1301-1400 - (Ch.4)
1401-1500 - (Ch.5)
1501-1600 - (Ch.6)
2000 2000 Instant.Flow
2001 2001 Instant.Flow_Peak
2002 2002 Instant.Flow_Bottom
2003 - Reserved for System
2004 2004 Accumulated Flow
2006 2006 Leakage flow rate
2007 2007 Saved leak flow rate
2008 2008 Reso_Instant.Flow
2009 2009 Reso_Accumulated Flow
2020 2020 Pressure_ Current value
2021 2021 Pressure_Peak
2022 2022 Pressure_Bottom
2023 2023 Reso_Pressure
2030 2030 Temperature _ Current value
2031 2031 Dew point _ Current value
2032 2032 Humidity _ Current value
2033 2033 Dew point_Enabled
2034 2034 Humidity_Enabled
2035 2035 Reso_Temperature
2036 2036 Reso_Dew point
2037 2037 Reso_Humidity
2040 2040 Valve status Monitor
2041 2041 Valve Control Request Status
2042 2042 Valve Operation Method
2043 2043 Valve Thres. Calibration Status
2044 2044 Valve Close Threshold
2045 - Reserved for System
2050 2050 Total Active Power
2052 2052 Reserved for System
2054 2054 Total Apparent Power
2056 2056 Total Accum. Act.Energy
2058 2058 Reserved for System
2060 2060 Total Accum. App.Energy
2062 2062 Common(Energy)_System A Address
~ ~ ~
2071 2071 Common(Energy)_System J Address
2072 2072 Reso_Phase Voltage
2073 2073 Reso_Line Voltage
2074 2074 Reso_Current
2075 2075 Reso_Active Power
2076 2076 Reso_Reactive Power
2077 2077 Reso_Apparent Power
2078 2078 Reso_Accum. Act.Energy
2079 2079 Reso_Accum. Rct.Energy
2080 2080 Reso_Accum. App.Energy
2081 2081 Reso_Frequency
2082 2082 Reso_Power Factor
2100 - A_Phase Voltage_1
2101 - A_Phase Voltage_2
2102 - A_Phase Voltage_3
2103 - A_Phase Voltage_(Average)
2104 - A_Line Voltage_1
2105 - A_Line Voltage_2
2106 - A_Line Voltage_3
2107 - A_Line Voltage_(Average)
2108 - A_Current_1
2110 - A_Current_2
2112 - A_Current_3
2114 - A_Current_(Average)
2116 - A_Active Power_1
2118 - A_Active Power_2
2120 - A_Active Power_3
2122 - A_Active Power_(Total)
2124 - A_Reactive Power_1
2126 - A_Reactive Power_2
2128 - A_Reactive Power_3
2130 - A_Reactive Power_(Total)
2132 - A_Apparent Power_1
2134 - A_Apparent Power_2
2136 - A_Apparent Power_3
2138 - A_Apparent Power_(Total)
2140 - A_Accum. Act.Energy
2142 - A_Accum. Rct.Energy
2144 - A_Accum. App.Energy
2146 - A_Frequency
2147 - A_Power Factor
2150-2197 - (B_***)
2200-2247 - (C_***)
2250-2297 - (D_***)
2300-2347 - (E_***)
2350-2397 - (F_***)
2400-2447 - (G_***)
2450-2497 - (H_***)
2500-2547 - (I_***)
2550-2597 - (J_***)
2800 2800 Simulation Mode
2801 2801 Output Ch.1 Simulation
2802 2802 Analog Ch.1 Simulation
2803 2803 Output Ch.2 Simulation
2804 2804 Analog Ch.2 Simulation
2805 2805 Output Ch.3 Simulation
2806 2806 Output Ch.4 Simulation
2807 2807 Output Ch.5 Simulation
2808 2808 Flow Simulation
2809 2809 Pressure Simulation
2810 2810 Temperature Simulation
2811 2811 Humidity Simulation
2812 2812 Dew point Simulation
2813 - Reserved for System
2814 2814 Total Active Power Simulation
2816 2816 Error Simulation
2817 - Reserved for System
3000 3000 Averaging time (Flow)
3001 - Reserved for System
3002 - Reserved for System
3003 3003 Display Averaging (Flow)
3004 3004 Hysteresis (Flow)
3005 3005 Zero Cut Flow Rate
3006 3006 Flow Pulse Weight
3008 3008 Accumulated Flow Auto reset
3009 3009 Span Adjustment
3010 3010 Advanced Detection Settings
3011 3011 Reference Temperature
3012 3012 Flow unit
3013 3013 Base Leak Flow Rate
3014 3014 Operating Flow Threshold
3015 3015 Operating Flow Delay
3016 3016 Leakage Alert Setting
3017 3017 Leakage Alert Threshold
3018 3018 Zero flow
3019 - Reserved for System
3100 3100 Response Time (Pressure)
3101 3101 Display Averaging (Pressure)
3102 3102 Hysteresis (Pressure)
3103 3103 Pressure unit
3200 3200 Hysteresis (Temperature)
3201 3201 Hysteresis (Dew point)
3202 3202 Temperature Offset
3203 3203 Dew Point Pressure
3204 3204 Temperature unit
3205 3205 Reserved for System
3300 3300 Valve Control Mode
3301 - Reserved for System
3302 3302 Valve Close Delay
3303 3303 Valve State at Startup
3304 3304 Valve Alert Delay
3305 3305 Fail-Safe Operation
3400 3400 Energy Pulse Weight
3402 3402 Current Alert Display
3403 3403 Power Alert Display
3404 3404 Stand-by Alert Display
3405 3405 Stand-by Alert Delay
3406 3406 Incorrect Wiring Display
3407 - Reserved for System
3500 3500 Address 0 Service type setting
3501 3501 Address 0 CT Model
3502 3502 Address 0 CT Range
3503 3503 Address 0 Include Power
3504 3504 Address 0 Simple Mode (Power)
3505 3505 Address 0 Dummy Voltage
3506 3506 Address 0 Dummy Power Factor
3507 3507 Address 0 Cut-Off Current
3508 3508 Address 0 Current Alert Thres.
3510 3510 Address 0 Power Alert Thres.
3512 3512 Address 0 Stand-by Alert Thres.
3520-3532 - (Address 1)
3540-3552 - (Address 2)
3560-3572 - (Address 3)
3580-3592 - (Address 4)
3600-3612 - (Address 5)
3620-3632 - (Address 6)
3640-3652 - (Address 7)
3660-3672 - (Address 8)
3680-3692 - (Address 9)
4000 4000 Energy Conversion Settings
4002 4002 CO2 Conversion Settings
4004 4004 Money Conversion Settings
4006 4006 Currency unit
4007 - Reserved for System
4100 4100 Screen Brightness
4101 4101 Screen Orientation
4102 4102 Indicator Mode
4103 4103 Indicator Color
4104 4104 Language
4105 4105 Key Lock Method
4106 4106 Key Lock Status
4107 4107 Password
4108 4108 Change Settings via PC
4109 - Reserved for System
4150 4150 Current Display 1
4151 4151 Multi View_Instant.Flow
4152 4152 Multi View_Accumulated Flow
4153 4153 Multi View_Pressure
4154 4154 Multi View_Temperature
4155 4155 Multi View_Dew point
4156 4156 Multi View_Humidity
4157 4157 Multi View_Total Active Power
4158 4158 Multi View_Accum. Act.Energy
4159 4159 Current Display 2_Flow
4160 4160 Current Display 2_Pressure
4161 4161 Current Display 2_Temperature
4162 4162 Current Display 2_Energy
4163 4163 Current Display 2_Threshold
4164 4164 Current Display 2_Multi View
4165 4165 Current Display 2_Energy Graph
4166 4166 Graph Timeframe_Flow
4167 4167 Graph Timeframe_Energy
4168 4168 Graph Timeframe_Energy Graph
4169 4169 Select Conversion_Energy Graph
4170 4170 Numeric Targets_Elec. + Consump.
4171 4171 Numeric Targets_Air Consumption
4200 4200 Date Time Monitoring_Year
~ ~ -
4205 4205 Date Time Monitoring_sec
4206 4206 Date and time settings_Year
~ ~ -
4211 4211 Date and time settings_sec
5000 - Graph Type
5001 - Graph Display Period
5002 - Graph Select Conversion
5003 - Reserved for System
5010 - Graph Resolution
5011 - Reserved for System
5012 - [A]Graph Data_1
5014 - [A]Graph Data_2
~ ~ ~
5072 - [A]Graph Data_31
5074-5134 - [B]Graph Data_1 ~ 31
5136-5196 - [C]Graph Data_1 ~ 31
5200 - Accum. Flow/Cycle
5202 - Elec. Energy/Cycle
5204 - Cycle Time
5206 - Flow/Cycle (Today)
5208 - Energy/Cycle(Today)
5210 - Cycle time (Today)
5212 - Cycle count (Today)
5214 - Elapsed Time(Today)
5216 - Operat. Time(Today)
5218 - Reserved for System

要點

執行 SRWR（傳感器參數寫入指令）或 SPRD（傳感器參數讀取指令）時，將寫入或讀取指定的傳感器參數。
